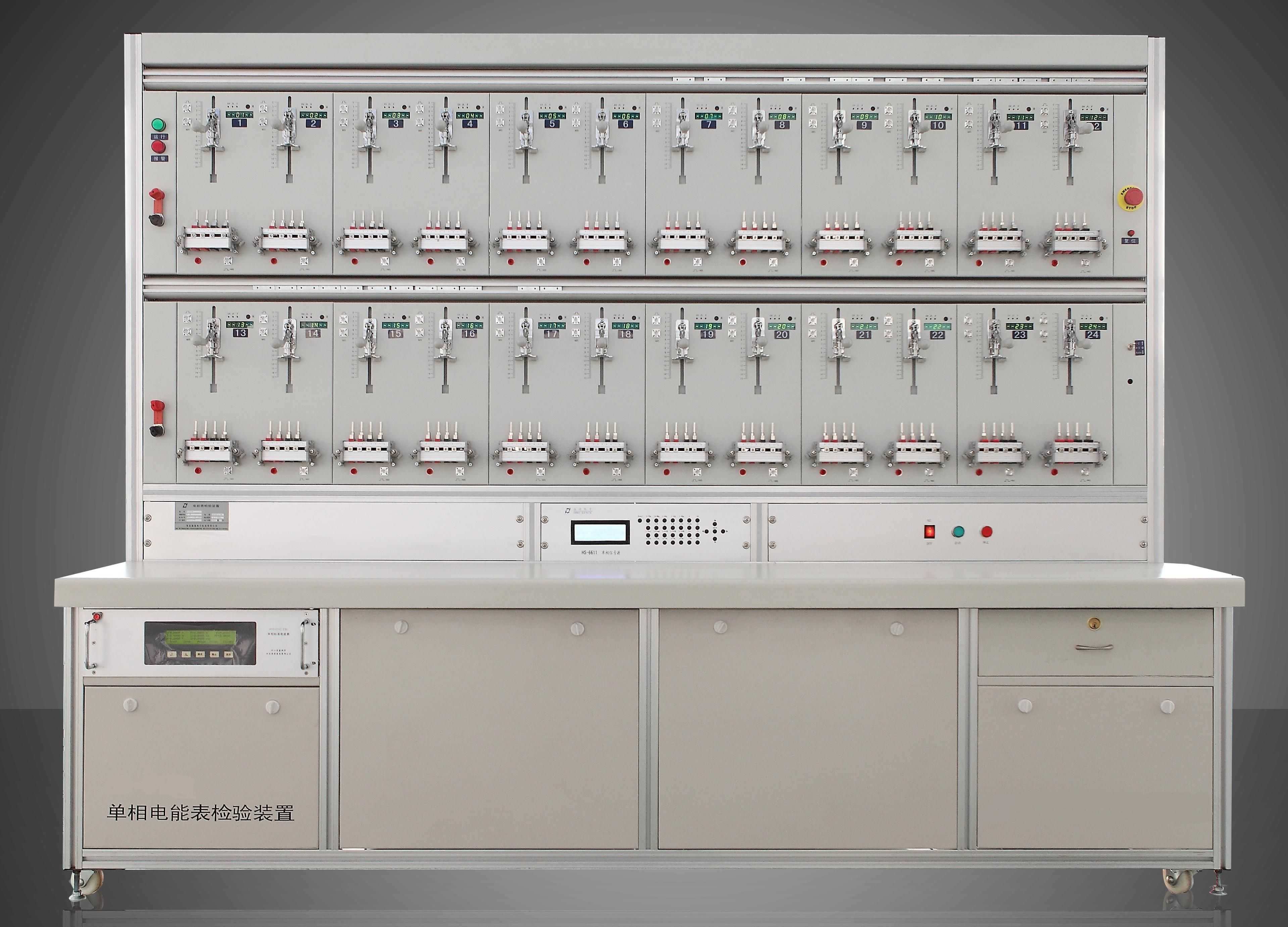

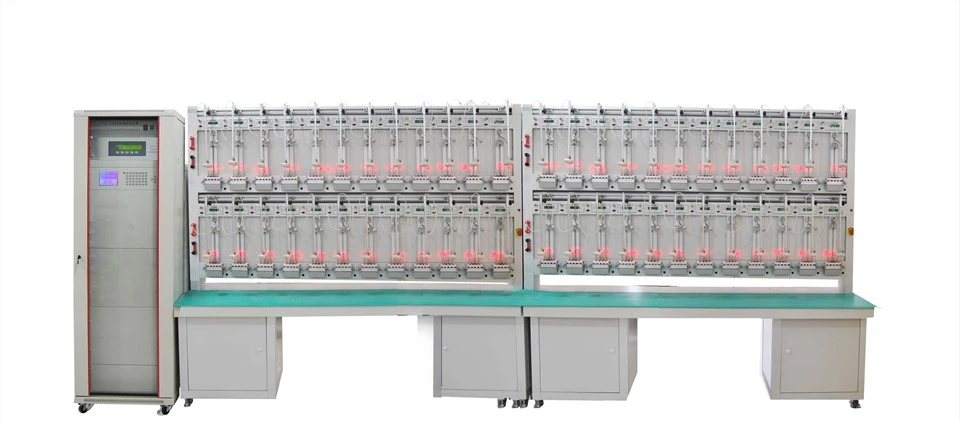

Ekipman tès ban

Fonksyon

Ekipman tès ban se yon aparèy verifikasyon ki itilize espesyalman pou mèt enèji elektrik ak mèt pouvwa. Li se sitou konpoze de sous vòltaj DC, sous aktyèl DC, ti sous vòltaj siyal ak lojisyèl tès otomatik. Li sipòte verifikasyon similtane 24/32/40/48 mèt enèji elektrik oswa shunt. Li ka chwazi operasyon an klavye nan machin nan, epi li ka reyalize tou deteksyon an otomatik nan DC mèt enèji elektrik la atravè operasyon an sou entènèt nan PC a.

Karakteristik

Ban an akò ak estanda "IEC 60736:1982 ekipman tès pou mèt enèji elektrik", "IEC 62053"
Ou ka itilize ban an pou teste yon sèl faz kontè enèji (jiska 0.5 klas)
Ban an ka fè tès chofe, tès kòmanse, pa gen tès chaj (tès ranpe), tès erè (tès presizyon), tès rele, tès kantite enfliyans ak tès repetibilite mezi yo.
The bench is using the PWM ,technology to amplify voltage/current output, the high efficiency at >85 pousan, epi pi ba chalè a. PWM a ka tcheke fonksyone byen, prereglaj, alam, ak pwoteksyon.
Sous siyal la ap itilize dernye teknoloji onn sinis kontwole dijital pou frekans, anplitid ak ajisteman faz.
Ban an ap itilize teknoloji konparezon pou teste erè mèt enèji yo.
Ban an ap itilize sistèm nan processeur erè pou kalkile erè a nan chak mèt enèji pa sistèm nan sub-erè ki ka konekte pa entèn RS485 la.
Diferan mèt enèji konstan ka teste nan yon sèl fwa.
Se vòltaj izole pa pwodiksyon MSVT (transfòmatè vòltaj segondè), ki kostim pou tès la vòltaj / aktyèl fèmen nan siyal faz enèji mèt.
Ban tès la ka enstale tèt optik, li ka ofri 3 ajisteman chenn. Li se tou ka aksepte siyal la pou tou de mèt enèji wonn-style ak dijital mèt enèji dirije.
Ban tès la gen fonksyon makè nwa oto-rechèch ki ka jisteman lokalize makè nwa a pandan tès la pa chaj ak tès kòmanse.
Ban an ka chwazi pou opere pa klavye ou PC ki trè pratik. Estati k ap travay nan ban ka wè operasyon trè klè ak fasil.
Ban an ap itilize lojisyèl tès la respekte WINDOWS98/2000/XP ki ka teste oto-mesye enèji diferan.
Lojisyèl la ka reyalize done ki soti nan mèt enèji pou estatistik, rechèch ak jesyon.
Se etajè a pandye mèt enèji fèt pa konpoze aliminyòm. Konfigirasyon aparèy la an antye se yon konsepsyon rezonab ak bèl ekipe

Spesifikasyon

★Klas presizyon ban tès la: klas {{0}}.1/0.2

★ Referans mèt enèji estanda:

PY-6110 yon sèl faz referans estanda enèji mèt

Klas presizyon: {{0}}.05 /0.1

★MSVT(transfòmatè vòltaj segondè) klas: 0.02

Vòltaj prensipal: 180-300V (Vòltaj nòmal: 240V)

Segondè vòltaj: 180-300V

Segondè VA Rating: 15VA pou chak likidasyon

Izolasyon segondè nan segondè: 500V, 50Hz, 60 segonn

Presizyon rapò prensipal ak segondè: ±0.1 pousan (tipik)

Segondè ak segondè presizyon rapò mwens pase: ±0.02 pousan

Segondè a segondè faz ang presizyon mwens pase ± 1 minit

Kantite pwodiksyon segondè: 8 ~ 60channel

★Voltaj anplifikatè:

Ranje vòltaj pwodiksyon: 50-288V;

Sòti maksimòm pouvwa: 1500VA

Rezolisyon: 0.01 pousan ;

Estabilite: pi bon pase 0.05 pousan / 3 min (tan baz 5S);

Faktè distòsyon: < 0.5 pousan nan chaj lineyè;

Gamme frekans: 45Hz ~ 65Hz;

Efikasite pouvwa: plis pase 85 pousan;

Tanperati anbyen: 10 degre ~ 50 degre

Surcharge elektwonik ak pwoteksyon kout-sikwi.

★ Anplifikatè aktyèl:

Sòti aktyèl: ranje: 1mA ~ 120A (opsyon pou 1mA ~ 200A);

Sorti maksimòm pouvwa: 2000VA

Rezolisyon: 0.01 pousan ;

Estabilite: pi bon pase 0.05 pousan / 3 min (tan baz 5S);

Faktè distòsyon: < 0.5 pousan nan chaj lineyè;

Gamme frekans: 45Hz ~ 65Hz;

Efikasite pouvwa: pi gran pase 85 pousan;

Tanperati anbyen: 10 degre ~ 50 degre

Pwoteksyon elektwonik surcharge ak sekirite pou louvri kous aktyèl la.

★Faz Angle: {{0}} degre ~360 degre, rezolisyon anviwònman faz ang: 0.1 degre;

★ Sortie frekans ranje: 45Hz ~ 65Hz; rezolisyon: 0.01Hz

★ Estabilite pwodiksyon pouvwa:<0.05%>

★ Nimewo nan mèt enèji kalibre: 24 (6/12/24/32/40/48 sou demann)

★ Pouvwa Antre: 220/240V 15 pousan, 50/60Hz; pouvwa konsomasyon: Max.3000VA

★Dimansyon:

Kalite ban	Mèt	Nimewo	Kantite ranje	Gwosè
Entegrasyon	24 32 40 48	1 2 2 2	Double Double Double Double	2400 × 700 × 1920 mm 1800 × 700 × 1920 mm 2000 × 700 × 1920 mm 2400 × 700 × 1920 mm
Fizyon	24 32 40 48	1 2 2 2	Double Double Double Double	2400 × 600 × 1920 mm 1800 × 600 × 1920 mm 2000 × 600 × 1920 mm 2400 × 600 × 1920 mm
Fizyon	Konsole: 600 × 800 × 1920 mm
